Błędy w dokumentacji BT-komórkowych i o przepisach

1.WADY DOKUMENTACJI STACJI BAZOWYCH

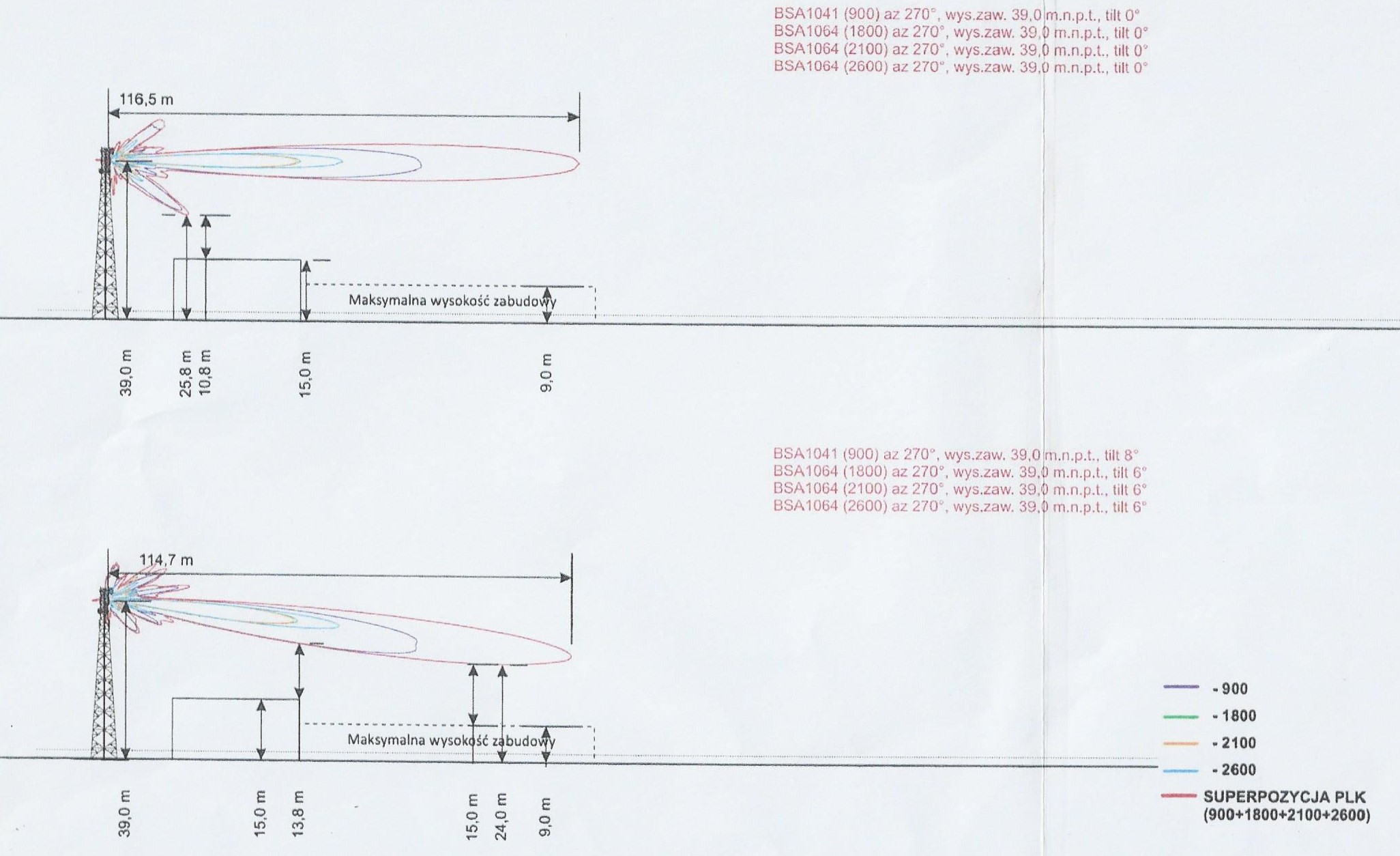

Rysunek obszaru zabronionego rysowany jako poziomy wąski balonik mający początek w osi szczytu wieży dominuje w wszystkich dotąd wykonywanych dokumentacjach stacji bazowych składanych ostatnio w urzędach gmin i miast przez Inwestorów. Tymczasem czoło anteny od osi wieży jest oddalone średnio o 3m, co wynika z dokumentacji platformy wieży. Zysk anteny wynoszący około 17dBi jest mierzony w laboratorium z odległości 10m. Tak więc promieniowanie anteny o F<1GHZ osiąga wartość EIRP dopiero w odległości 10m od czoła anteny i początek wąskiego balonika powinien zaczynać się w odległości wynoszącej średnio 13m a nie zero od osi wieży. W tej 10m przestrzeni kształtuje się charakterystyka stożkowa anteny. Nie wierzących lub wątpiących odsyłam do lektury mojej korespondencji z Panem Robertem Borowcem Kierownikiem Laboratorium Anten Politechniki Wrocław; ktt.pwr.edu.pl

2.ROZKŁAD EIRP WZDŁUŻ OSI WIĄZKI

Fakt że promieniowanie osiąga deklarowaną w dokumentacji wartość EIRP dopiero w odległości 10m od czoła anteny, pozwala łatwo określić rozkład EIRP wzdłuż osi promieniowania wiązki w odległościach 20,40,80,160,320m stosując znaną praktykom zasadę fizyki. Wg. niej z dwukrotnym wzrostem odległości moc spada o 6dB tj. 4-razy licząc w Watach. Dla EIRP = 1969W = 32,9425dBW, tworzymy tabelkę zgodnie z tą regułą;

3.NOWE DOPUSZCZLNE POZIOMY PÓL (Dz.U.2019r, poz.2448)

Minister Zdrowia znacznie lepiej znający odporność na promieniowanie naszych rodaków uchylił z dniem 1 stycznia 2020r poprzednie rozporządzenie Min.Środowiska z dnia 30 października 2003r,określające dopuszczalne promieniowanie na 7V/m. Podyktowane to było także potrzebą rozbudowy sieci stacji bazowych pracujących w nowych pasmach z uwagi na coraz większe zapotrzebowanie na dostęp do sieci, co widać po osobach wpatrzonych w ekran smartfona nawet w czasie przechodzenia przez jezdnie.

Kiedyś wykres dopuszczalnego promieniowania był funkcją stałą obecnie jest to funkcja odporności organizmu ludzkiego który najbardziej reaguje na częstotliwości od 10MHz do 100MHz. Wykres poziomów z tabelką dla pasm telefonii komórkowej przedstawia rysunek poziomyV-m.

4.PRZYPOMNIENIE LOGARYTMÓW:

Jednostki logarytmiczne mocy XdBW = (X +30)dBm stąd 30dBW = 60dBm
Liczbę 1969 przedstawiamy jako potęgę 10, czyli 1969 = 10^a = 10^3,xxxxx
liczba 3 to mantysa,     a=10log1969,     a jest zawarte między liczbami 3 i 4.
Z tablic dla N=196 odczytujemy 29226, a dla N=1969 odczytujemy 29425, dopisujemy na początku mantysę = 3 i otrzymujemy wynik w decybelach 32,9425dBW, stąd 1969W = 32,9425dBW a po dodaniu +30dB otrzymujemy 62,9425dBm. Przeliczenia kalkulatorem Waty na dBW lub dBm i odwrotnie znajdujemy na stronie www.rapidtables.org/pl/electric/dBW.html

CO DALEJ ?

Niniejszy tekst powstał w oparciu o ostatnio wydane przez biegłego opinie Urzędom Gmin Kruszwica i Dźwierzuty na podstawie nowych przepisów wydanych przez Ministra Zdrowia i obowiązujących od 1 stycznia 2020r. Mimo znacznie podwyższonego dopuszczalnego promieniowania z 7V/m do 42V/m w pasmie 960MHz oraz 61V/m powyżej 2GHz, w Kruszwicy miało miejsce PZO. W Dźwierzutach nie występowało PZO ponieważ Inwestor zgłosił instalacje tylko jednej anteny w sektorze z mocą EIRP <2000W. Na terenach wiejskich z zabudową do dwóch kondygnacji nie ma mowy o występowaniu ZZO które może występować tylko w miastach gdzie występuje wysoka zabudowa rzędu 10-11 kondygnacji.

Autor oczekuje uwag od zainteresowanych tym opisem i zmianami prawa oraz obiecuje kontynuacje tematu po uzyskaniu kolejnych zleceń o wydanie opinii, co pozwoli uzyskać więcej doświadczenia a także udoskonalić analizę matematyczną oraz rozkład mocy EIRP wzdłuż pochylonej wiązki o czym będzie w kolejnych uzupełnieniach tego tematu.

Korzystając z pomocy Teleprawa

Nawet korzystając z usług radcy lub adwokata, TelePrawo mające pewne doświadczenie może być konsultantem w sprawie pod warunkiem prawa do publikacji treści sprawy i kluczowego pisma.
